Выбор правильного размера солнечного кабеля имеет решающее значение для обеспечения безопасности, эффективности и долговечности вашей солнечной энергосистемы. Правильный солнечный провод обеспечивает минимальное падение напряжения, максимизирует энергоэффективность и предотвращает перегрев и потенциальные опасности. Одной из наиболее распространенных проблем для проектировщиков солнечных систем является выбор правильного размера кабеля в зависимости от мощности системы (измеряется в кВт, киловаттах). В этой статье мы рассмотрим процесс выбора подходящего размера солнечного кабеля в зависимости от общей выходной мощности ваших солнечных панелей.
Понимание ключевых концепций
Прежде чем углубляться в то, как выбрать правильный размер солнечного кабеля, давайте сначала разберем некоторые ключевые термины и понятия, связанные с солнечными энергетическими системами и кабелями.
1.1 Что такое солнечный кабель?

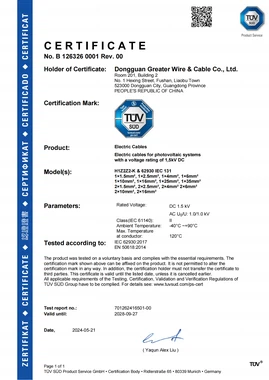

Солнечный кабель — это тип электрического кабеля, специально разработанный для использования в системах солнечной энергии. Эти кабели соединяют солнечные панели с инвертором, инвертор с системой хранения аккумуляторов (если применимо), а также инвертор с сетью или нагрузкой. Солнечные кабели разработаны так, чтобы быть устойчивыми к суровым условиям окружающей среды, с которыми часто сталкиваются системы солнечной энергии, таким как воздействие ультрафиолета, высокие температуры и влажность.
1.2 Что такое кВт (киловатт)?
Киловатт (кВт) — единица мощности, равная 1,000 Вт. В контексте солнечных энергетических систем под кВт понимается общее количество энергии, которую система солнечных панелей может генерировать в оптимальных условиях. Размер солнечной энергосистемы обычно указывается в киловаттах, и это значение будет влиять на ток и напряжение, которые должны передаваться по проводке системы.
1.3 Напряжение и ток в солнечных системах
В солнечных энергосистемах при выборе кабеля следует учитывать две основные электрические величины:
Напряжение (В): разность потенциалов, которая управляет потоком электричества. Обычное напряжение в солнечных системах составляет 12 В, 24 В, 48 В для небольших автономных систем и от 220 до 380 В для систем, подключенных к сети.
Текущий (Я): Поток электрического заряда. Обычно это значение измеряется в амперах (А).
Ток является решающим фактором при выборе размера кабеля, поскольку кабель должен выдерживать поток электричества без чрезмерного нагрева или риска повреждения. Падение напряжения является еще одним фактором, особенно при длинных кабелях, поскольку большое падение может привести к снижению эффективности и потерям мощности.
Как выбрать размер солнечного кабеля в зависимости от кВт
Чтобы выбрать подходящий размер солнечного кабеля для вашей системы, необходимо учитывать следующие ключевые факторы:
Номинальная мощность вашей системы (в кВт)
Напряжение системы
Максимальный ток, который будет проходить по кабелю
Расстояние между солнечными панелями и инвертором или контроллером заряда
Ниже мы опишем шаги, необходимые для выбора правильного размера солнечного кабеля с учетом этих факторов.
2.1 Шаг 1: Рассчитайте ток (ампераж)
Первым шагом в выборе правильного размера солнечного кабеля является расчет тока, который будет течь через кабель. Формула для расчета тока:
I=P/V
Где:
I — ток (в амперах, А)
P — общая мощность системы (в Вт, Вт)
V — напряжение системы (в вольтах, В)
Например, если у вас есть солнечная система мощностью 5 кВт, работающая при напряжении 48 В, ток будет рассчитываться как:
I=5000W/48V=104.17A
Это означает, что ваш солнечный кабель должен выдерживать ток 104,17 А.
2.2 Шаг 2. Учитывайте длину кабеля и падение напряжения
Следующим шагом является рассмотрение длины кабеля и падения напряжения. Падение напряжения — это снижение напряжения, которое происходит при прохождении электрического тока по кабелю и увеличивается с расстоянием. Чтобы свести к минимуму потери напряжения, важно использовать кабель достаточной толщины для более длинных кабелей.
Как правило, необходимо стремиться к падению напряжения не более чем на 2% от напряжения системы. Это означает, что если вы используете систему с напряжением 48 В, падение напряжения не должно превышать 0,96 В (2% от 48 В).
Чем длиннее кабель, тем больший размер необходим для поддержания низкого падения напряжения и эффективной передачи энергии. Если ваша солнечная батарея находится далеко от инвертора или контроллера заряда, возможно, потребуется увеличить размер кабеля, чтобы падение напряжения не превышало этот предел.
2.3 Шаг 3. Определите подходящий размер кабеля
После того как вы рассчитаете ток и учтете падение напряжения, вы сможете определить правильный размер солнечного кабеля. Солнечные кабели бывают разных размеров, обычно от 2,5 мм² до 16 мм² и выше, причем кабели большего размера могут проводить больший ток.
Существуют общие рекомендации по выбору правильного солнечного провода, основанные на силе тока и расстоянии. Давайте посмотрим на несколько примеров рекомендаций по размеру солнечного кабеля:
Для системы 48 В мощностью 5 кВт (104,17 А):
Для коротких участков (до 10 метров) может быть достаточно кабеля сечением 6 мм².
Для более длинных трасс (до 30 метров) может потребоваться кабель сечением 10 мм² или даже 16 мм², чтобы удерживать падение напряжения в допустимых пределах.
Для системы 12 В мощностью 2 кВт (166,67 А):
Для коротких участков (до 5 метров) следует использовать кабель сечением 10 мм² или 16 мм².
Для более длинных трасс (до 20 метров) может потребоваться кабель сечением 25 мм² или больше.
2.4 Шаг 4: Учитывайте безопасность и будущее расширение
Хотя расчет размера солнечного кабеля на основе выходной мощности вашей текущей системы имеет важное значение, также рекомендуется учитывать потенциальное будущее расширение и запасы безопасности. Если вы планируете добавить больше панелей или увеличить емкость системы, рекомендуется выбирать кабели, способные выдерживать более высокие токи. Кроме того, выбор кабеля с большей допустимой токовой нагрузкой обеспечит запас прочности в случае более высоких, чем ожидалось, нагрузок.
Вам также следует убедиться, что солнечный кабель рассчитан на использование на открытом воздухе, особенно на длинных участках, подвергающихся воздействию непогоды. Устойчивые к ультрафиолетовому излучению, атмосферостойкие и термостойкие кабели обеспечат долговечность и производительность.
Выбор размера солнечного кабеля для различных применений
Давайте рассмотрим размер солнечного кабеля в зависимости от конкретных случаев использования:
3.1 Малые автономные солнечные системы
Для небольших автономных солнечных систем с батареями 12 В или 24 В и относительно низкой выходной мощностью (до 1-2 кВт) часто бывает достаточно кабелей сечением 2,5 мм² или 4 мм², если длина кабеля короткая (менее 10 метров). Эти системы обычно используют меньшие токи и меньшие расстояния, поэтому падение напряжения не является серьезной проблемой.
3.2 Средние и крупномасштабные системы
Для более крупных систем, таких как системы, подключенные к сети или с напряжением 48 В или выше, более распространены размеры кабелей, такие как 6 мм², 10 мм² или даже 16 мм². Эти системы часто потребляют большую мощность (например, 5-10 кВт) и могут иметь более длинные кабели, поэтому необходимо сбалансировать токовую мощность и падение напряжения.
3.3 Коммерческие и промышленные солнечные системы
Для крупных коммерческих или промышленных солнечных систем с выходной мощностью 50 кВт и выше могут потребоваться солнечные кабели сечением от 25 мм² до 50 мм², чтобы выдерживать большие токи и длинные прокладки. Эти системы часто включают сложные установки и несколько инверторов, поэтому выбор правильного размера кабеля имеет решающее значение для обеспечения эффективной работы.
