В современных системах автоматизации и управления промышленной автоматизацией кабели VSD (переменная скорость) играют жизненно важную роль в качестве важной компонента, соединяющего частотный преобразователь (VFD) и двигатель. В связи с растущими требованиями промышленного оборудования для экономии энергии, высокой эффективности и интеллекта кабели VSD постепенно становятся одним из основных компонентов в современных системах электротехники и управления автоматизацией из -за их уникальной производительности и широких областей применения.
В качестве ключевой связи для преобразователей частот для управления двигателями основные характеристики кабелей VSD заключаются в том, что они могут противостоять частым электрическим помехам, высоким напряжениям и температуре и обладать хорошими антиэлектромагнитными интерференционными возможностями. Поскольку кабели VSD широко использовались в промышленном оборудовании, строительстве, транспортировке, энергии и других областях, понимание основных концепций, структурных характеристик, стандартов отбора, сценариев применения и общих проблем кабелей VSD имеет большое значение для повышения производительности оборудования и обеспечения безопасной работы.
1. Определение и функцияКабель VSD
1.1 Определение кабеля VSD
Кабель VSD или кабель с переменным скоростным приводом - это тип кабеля, предназначенный для системы с переменным скоростным приводом. Система привода с переменной скоростью - это устройство, используемое для регулировки скорости и выходной сигнала двигателя, и управляет скоростью двигателя, изменяя частоту и напряжение питания двигателя. Кабель VSD отвечает за передачу выхода сигнала инвертором в двигатель и подачу состояния нагрузки двигателя в инвертор.
По сравнению с обычными силовыми кабелями, рабочая среда кабеля VSD является более требовательной. Он должен быть в состоянии противостоять высокочастотному переключающему току, высоко напряжению и сильному электромагнитному помехам, генерируемому инвертором. Следовательно, конструкция кабеля VSD должна учитывать эти специальные условия работы, включая высокотемпературную сопротивление, сопротивление электромагнитных помех (EMI) и электрическую стойкость разлома.
1.2 Функция кабеля VSD
Основная функция кабеля VSD заключается в подключении инвертора и двигателя, передачи сигнала управления и сигнала мощности, генерируемых инвертором, и гарантировать, что двигатель стабильно и эффективно работает в различных условиях работы. Его роль может быть специально объяснена из следующих аспектов:
1. Передача мощности: Функция ядра кабеля VSD состоит в том, чтобы передавать выходную мощность инвертора в двигатель. Поскольку инвертор регулирует рабочую частоту двигателя, кабель VSD должен иметь возможность поддерживать изменения напряжения и тока и выдерживать частые электрические колебания.
2. Защита электромагнитных помех (EMI): Поскольку инвертор использует высокочастотную технологию переключения, сильные электромагнитные помехи будут генерироваться во время ее работы, что может повлиять на нормальную работу другого электрического оборудования. Кабели VSD обычно имеют экранирующий слой, который может эффективно уменьшить электромагнитные помехи и обеспечить электрическую стабильность кабелей и другого оборудования.
3. Передача сигнала: кабели VSD должны передавать не только сигналы питания, но и сигналы обратной связи от двигателей, таких как скорость, температура, вибрация и т. Д. Конструкция кабеля должна учитывать целостность этих сигналов, чтобы избежать потери или искажения сигнала.
4. Устойчивость к электрическому разлому: в условиях высокочастотного переключения кабели VSD должны иметь сильное устойчивость к электрическому разлому, особенно когда выходной сигнал инвертора сильно колеблется. Кабель должен быть в состоянии работать стабильно без сбоев.
2. Структура и характеристики кабеля VSD

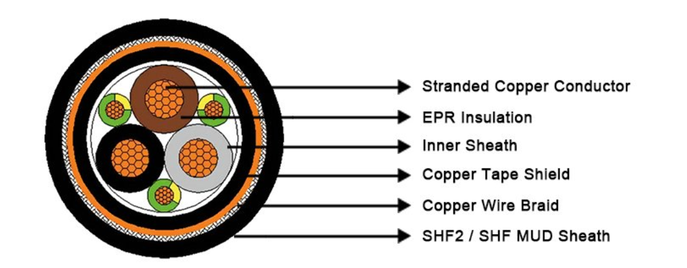

2.1 Структура кабеля VSD
Структура кабеля VSD отличается от структуры обычного питания, который в основном отражается в следующих аспектах:
1. Проводник: проводник кабеля VSD обычно изготовлен из меди или алюминия. Проводимость медного проводника выше, и он подходит для применений с крупными текущими требованиями. Чтобы обеспечить стабильность и проводимость кабеля, проводник кабеля VSD обычно принимает тонкую плетение.
2. Изоляционный слой: изоляционный слой кабеля VSD обычно принимает высококачественный поливинилхлорид (ПВХ), сшитый полиэтилен (XLPE) или фторуропластичный (FEP) и другие высокотемпературные, устойчивые к химическому коррозии и электромагниционные интерференционные материалы. Основная функция изоляционного слоя состоит в том, чтобы изолировать проводник из внешней среды, чтобы предотвратить утечку тока или короткий замыкание.
3. Экранирующий слой: Чтобы предотвратить электромагнитные помехи, генерируемые инвертором, кабель VSD обычно добавляет экранирующий слой. Экранирующий слой может быть изготовлен из металлической фольги, плетенной медной проволоки или алюминиевой фольги, которая обладает сильной антиэлектромагнитной интерференционной (EMI). Этот слой эффективно подавляет излучение электромагнитных волн и предотвращает влияние помех на систему.
4. Внешняя оболочка: Внешняя оболочка, как правило, изготовлен из ПВХ, резины или других устойчивых к износу материалов для защиты кабеля от физического повреждения, химической коррозии или высокотемпературной среды. Внешняя оболочка обычно имеет сильную износостойкость, устойчивость к ультрафиолету и водонепроницаемость, чтобы гарантировать, что кабель может надежно работать в суровых условиях.
2.2 Характеристики кабелей VSD
1. Способность сильных антиэлектромагнитных интерференций (EMI): Поскольку частое переключение инвертора будет генерировать электромагнитные помехи, кабели VSD обычно обладают сильными возможностями электромагнитного экранирования. Экранирующий слой эффективно предотвращает попадание электромагнитных помех в кабель и обеспечивает электрическую безопасность системы.
2. Сильная высокочастотная адаптивность: конструкция кабеля VSD может адаптироваться к высокочастотным колебаниям тока, генерируемых инвертором, и может эффективно противостоять высокоскоростному переключающему импульсам, генерируемым инвертором, чтобы избежать искажения сигнала и потери мощности.
3. Высокая температурная и химическая коррозионная стойкость: изоляционный слой и внешняя оболочка кабеля VSD, как правило, изготовлены из высокотемпературных и химических коррозионных материалов, которые могут работать в экстремальных средах, особенно подходящие для использования в условиях высокой температуры или коррозионного газа.
4. Сильная износостойкость: внешняя оболочка кабеля VSD обычно обладает сильной износостойкой стойкостью, может использоваться в течение длительного времени в промышленной среде и не легко физически повреждена.
3. Поля приложения кабелей VSD
Кабели VSDшироко используются в различных местах, где требуется управление двигателями с переменным частотным приводом, особенно в следующих полях:
3.1 Промышленная автоматизация
В области промышленной автоматизации кабели VSD часто используются для управления различными двигателями, такими как вентиляторы, насосы, компрессоры, краны, конвейерные ленты и другое оборудование. Через переменную частоту системы привода частоты скорость и запуск и остановка двигателя можно точно контролировать, тем самым достигая энергосбережения, повышения эффективности и продления срока службы оборудования. Роль кабелей VSD в этих устройствах нельзя игнорировать. Это обеспечивает стабильность передачи сигнала и мощности между инвертором и двигателем.
3.2 Строительство Электрика
Кабели VSD все чаще используются в области строительства, особенно в кондиционере, системах вентиляции, лифтах, постоянных системах контроля температуры и влажности. Технология преобразования частоты может эффективно корректировать рабочую частоту этих устройств, уменьшить потребление энергии и улучшить стабильность системы.
3.3 Очистка воды и очистка сточных вод
В водоочистных сооружениях и очистных сооружениях кабели VSD используются для управления работой оборудования, такого как водяные насосы и вентиляторы. Регулируя рабочую скорость оборудования через инвертор, точный контроль может быть достигнут по мере необходимости, повышая эффективность и гибкость системы.
3.4 Сила и энергия
В энергетической и энергетической промышленности кабели VSD широко используются в передаче и распределении электроэнергии, выработке энергии ветра, выработке солнечной энергии и других областях. Инвертор может эффективно корректировать рабочее состояние электроэнергии и максимизировать эффективность использования энергии.
3.5 Транспорт
Кабели VSD также широко используются в области транспортировки, таких как мощность железнодорожной тяги, системы метро, подъемное оборудование и т. Д. Благодаря точной регулировке преобразования частоты, плавность работы оборудования и эффект экономии энергии может быть улучшена.
4. Выбор и установка мер предосторожности кабелей VSD
4.1 Выбор кабелей VSD
При выборе необходимо учитывать следующие факторы в соответствии с конкретной средой приложения и потребностями:
1. Технические характеристики кабеля и требования к нагрузке: выберите соответствующий раздел кабеля и введите в соответствии с мощностью, нагрузкой и рабочей средой двигателя.
2. Факторы окружающей среды: такие как температура, влажность, будь то подвергаются воздействию химических коррозийных газов или высоковольтных электрических полей и т. Д.
3. Метод экранирования кабеля: если электромагнитные помехи сильны, необходимо выбрать кабель VSD с хорошим экранированием.
4. Температура кабеля и сопротивление давлению: убедитесь, что кабель не удастся из -за высокой температуры или чрезмерного напряжения при запуске инвертора.
4.2 Установка мер предосторожности
1. Избегайте чрезмерного изгиба кабеля: во время установки избегайте изгиба кабеля под небольшим углом, чтобы не повредить внутреннюю структуру кабеля.
2. Разумное заземление: убедитесь, что экранирующий слой кабеля правильно заземлен, чтобы предотвратить воздействие электромагнитных помех влиять на оборудование.
3. Водонепроницаемая и антикоррозия: во влажной или высоко коррозийной среде следует выбрать водонепроницаемый и антикоррозийный кабель VSD, а внешняя оболочка кабеля должна быть нетронутой.
