В мире электропроводки очень важно использовать правильный тип провода, чтобы обеспечить безопасность, эффективность и долговечность. Одним из наиболее часто используемых типов проводов как в жилых, так и в коммерческих целях является провод THHN (термопластичный, высокотермостойкий нейлон с покрытием). Этот тип провода очень универсален и подходит для широкого спектра электрических применений. В этой статье мы рассмотрим, что такое кабель THHN, его основные особенности, области применения и ключевые моменты при использовании этого типа провода в различных электроустановках.
Что такое кабель THHN?
Кабель THHN относится к определенному типу электрического провода, который используется в различных промышленных, коммерческих и жилых системах электропроводки. Термин THHN означает термопластичный термостойкий нейлон с покрытием, который описывает изоляцию провода и его способность выдерживать высокие температуры. Провод THHN обычно используется в нежилых помещениях, особенно в кабельных системах и как часть проводки электрических панелей.

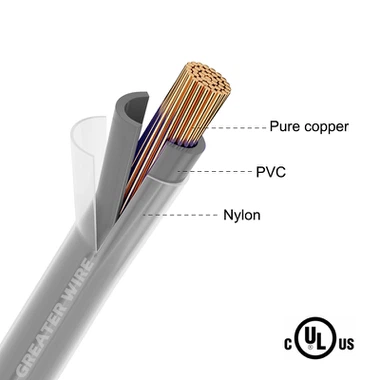

Проволока THHN состоит из нескольких ключевых компонентов, каждый из которых обеспечивает ее долговечность, гибкость и безопасность. Материалом сердцевины провода THHN обычно является медь (хотя можно использовать и алюминий большего размера), и она покрыта специальным изоляционным слоем из термопласта, устойчивым к нагреву, влаге и истиранию.
Ключевые характеристики кабеля THHN:
Изоляционный материал: Провод изолирован термопластичным материалом (обычно ПВХ), который обеспечивает электрическую изоляцию. Эта изоляция предназначена для защиты провода и предотвращения короткого замыкания.
Покрытие: Внешнее покрытие проволоки THHN обычно изготавливается из нейлона, что придает ей превосходную стойкость к истиранию и механическую прочность. Это нейлоновое покрытие помогает проволоке сохранять долговечность в средах, где в противном случае физический износ мог бы привести к повреждению.
Номинальное напряжение: Провод THHN имеет номинальное напряжение 600 В, что означает, что его можно использовать в большинстве общих электрических систем для передачи энергии.
Температурный рейтинг: Провод THHN рассчитан на температуру 90 градусов (194 градусов F) в сухой среде и 75 градусов (167 градусов F) во влажной среде. Высокая термостойкость позволяет использовать его в различных сложных условиях, в том числе в условиях высоких температур.
Материал проводника: Проводник провода THHN обычно изготавливается из меди, материала с высокой проводимостью. Медь широко предпочтительна из-за ее превосходной электропроводности, которая позволяет проводу THHN работать эффективно.
Физические свойства: Провод THHN известен своей гибкостью, что упрощает установку в ограниченном пространстве, кабелепроводах и других средах с ограниченными возможностями. Он также устойчив к истиранию, влаге и некоторым химикатам, что делает его пригодным для промышленного применения.
Основные характеристики кабеля THHN
1. Теплостойкость
Одной из выдающихся особенностей проволоки THHN является ее высокая термостойкость. Термопластичная изоляция специально разработана, чтобы выдерживать температуру до 90 градусов (194 градусов F) в сухих условиях и до 75 градусов (167 градусов F) во влажных условиях. Это делает его пригодным для использования в различных высокотемпературных средах, таких как промышленные объекты, электрические панели и зоны, где оборудование выделяет значительное количество тепла.
2. Долговечность и устойчивость к истиранию.
Внешнее нейлоновое покрытие проволоки THHN обеспечивает превосходную защиту от физического износа. Устойчивость к истиранию гарантирует, что провод выдержит трение о шероховатые поверхности, другие провода или компоненты без повреждения изоляции. Это делает провод THHN идеальным для установок, где провод может подвергаться механическим нагрузкам, например, внутри электрических панелей или кабелепроводов.
3. Устойчивость к влаге
Хотя проволока THHN в первую очередь предназначена для сухой среды, нейлоновое покрытие также обеспечивает определенный уровень влагостойкости. Это делает провод пригодным для использования в средах, где может время от времени подвергаться воздействию влаги или воды. Однако для установки во влажных помещениях рекомендуется использовать провод THWN (термопластичный, термо- и водостойкий нейлон), который обеспечивает более высокий уровень водостойкости.
4. Гибкость
Проволока THHN известна своей гибкостью, что является одним из ее ключевых преимуществ. Провод можно легко согнуть и проложить в труднодоступных местах, что делает его идеальным для установок, где пространство для работы ограничено. Такая гибкость также обеспечивает более удобную установку, снижая вероятность повреждения проводов во время транспортировки и установки.
5. Электропроводность
Медный проводник в проводе THHN обеспечивает превосходную электропроводность, обеспечивая минимальное сопротивление потоку электричества. Медь является наиболее распространенным проводником, используемым в электропроводке, из-за ее превосходной проводимости по сравнению с другими металлами, такими как алюминий. Высокая проводимость провода THHN позволяет ему эффективно передавать электроэнергию, что делает его пригодным для широкого спектра электрических применений.
6. Химическая стойкость
Помимо устойчивости к истиранию, проволока THHN также устойчива к воздействию различных химикатов, включая масла, растворители и кислоты. Эта особенность делает его пригодным для использования в средах, где вероятно воздействие химических веществ, например, на заводах, в лабораториях и других промышленных условиях.
7. Напряжение и допустимый ток
Провод THHN рассчитан на напряжение 600 В, чего достаточно для большинства распространенных электроустановок. Его можно использовать для различных целей, включая питание приборов, оборудования и механизмов в коммерческих и жилых помещениях. Провод также может выдерживать значительную токовую нагрузку, в зависимости от его сечения, что означает, что он может удовлетворять электрические потребности различных систем.
Применение кабеля THHN
Провод ТХН – универсальный и широко используемый тип провода в различных электроустановках. Некоторые из его наиболее распространенных применений включают в себя:
1. Жилая проводка
ТХН проводчасто используется в жилых электроустановках, особенно в цепях освещения и проводке приборов. Его термостойкость и гибкость делают его идеальным для установки в кабелепроводах, которые обычно используются в жилищном строительстве для защиты электрических проводов от физических повреждений.
2. Коммерческая и промышленная проводка.
В коммерческих и промышленных условиях провод THHN используется для подключения двигателей, машин и другого оборудования, требующего надежного электропитания. Его способность противостоять теплу, влаге и механическому износу делает его идеальным для таких сред, где провода могут подвергаться суровым условиям.
3. Электрические панели и системы кабелепроводов.
Провод THHN обычно используется в электрических щитах, где необходимо проложить и соединить несколько проводов. Провод идеально подходит для использования внутри металлических и неметаллических кабелепроводов, поскольку он может выдерживать физические нагрузки при прокладке в ограниченном пространстве, обеспечивая при этом высокую электропроводность.
4. Системы распределения электроэнергии
Провод ТХН применяется в системах распределения электроэнергии для соединения различных электрических компонентов и обеспечения эффективной передачи электроэнергии. Его долговечность и термостойкость делают его отличным выбором для распределения электроэнергии в коммерческих зданиях, промышленных объектах и других крупных электрических системах.
5. Электропроводка оборудования
Провод THHN часто используется для подключения электрического оборудования, такого как трансформаторы, распределительные устройства и системы управления. Способность провода выдерживать высокие электрические нагрузки и его стойкость к истиранию делают его надежным вариантом для электромонтажного оборудования, работающего в сложных условиях.
Выбор правильного размера кабеля THHN
При выборе провода THHN важно выбрать размер, соответствующий условиям применения. Сечение провода является одним из наиболее важных факторов, которые следует учитывать, поскольку оно определяет токопроводящую способность провода и его способность выдерживать электрические нагрузки.
Калибр провода: Проволока THHN доступна в различных калибрах: от 14 AWG (американский калибр проводов) до 1000 тыс. смиль. Размер выбранного вами провода будет зависеть от требований к силе тока и напряжению цепи.
Мощность тока: Номинальная сила тока провода определяет, какой ток он может безопасно пропускать без перегрева. Манометры большего размера могут выдерживать больший ток, а манометры меньшего размера подходят для приложений с низким энергопотреблением.
