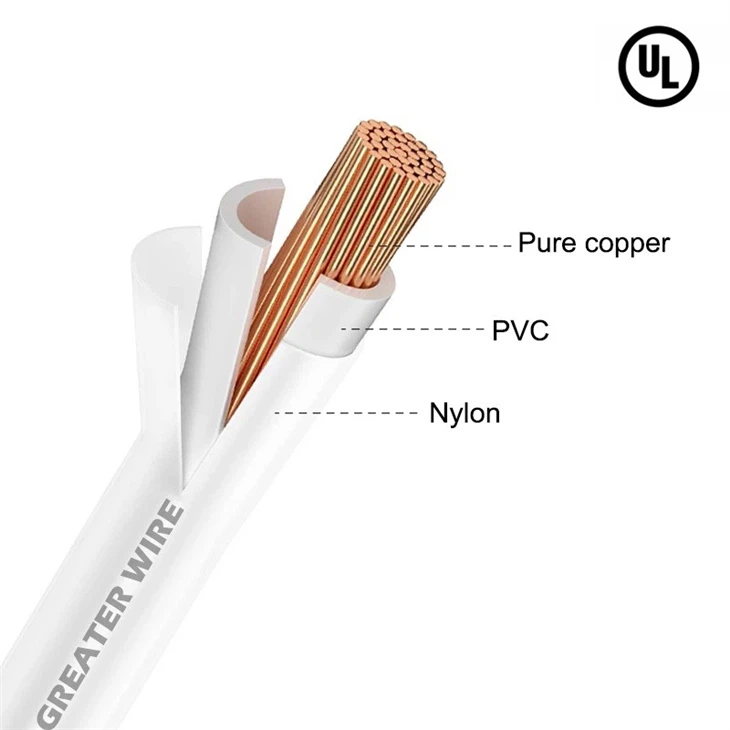

1/0 Thhn Wire

1/0 кабельные кабельные функции, страдающие от кабеля, не покрытые медными проводниками, придерживающиеся строгих стандартов, установленных ASTM-B3, ASTM-B787 и ASTM-B8. Странный дизайн обеспечивает гибкость, что делает его подходящим для различных средах установки, в то время как медная медь обеспечивает отличную проводимость. Эти спецификации гарантируют, что кабель 1/0 Thn соответствует требованиям отрасли для электрических характеристик и долговечности.

Приложение

1/0 Кабель THN предназначен для универсальных приложений общего назначения, в соответствии с требованиями, установленными Национальным электрическим кодом (NEC). Он подходит как для новых проектов строительства, так и для повторных проектов в 600- Volt Systems. Кабель может использоваться во влажной или сухой среде, с максимальной рабочей температурой 9 0 в сухой условиях и 75 градусов при воздействии масла или охлаждающих жидкостей. Кроме того, он идеально подходит для типовых применений MTW, где он может безопасно работать на 90 градусов в сухих местах или до 60 градусов во влажной среде или при воздействии масла или охлаждающих жидкости. Для применений, требующих типа AWM, кабель 1/0 THN может выдерживать температуру до 105 градусов в сухих условиях, что делает его надежным выбором для широкого спектра промышленных и коммерческих установок.

Особенность

● ASTM- B3, B8 и B787 (19-й комбинация проволоки Unilay)
● Стандарты UL 83, 758, 1063 и 1581
● CSA C22.2 № 75, T90 Нейлоновые размеры до 1000 KCMIL
● ft 2 - все размеры
● Устойчивый к солнечному свету - размеры 8 AWG и больше
● ROHS/REACH COMPARINTING
● Сертификация UL & BPS
● THN ORT90 Нейлон-сухие места не превышать 90 градусов C
● Места влажных мест не превышают 75 градусов или сухих мест, чтобы не превышать 90 градусов или места, не превышающие 75 градусов при воздействии масла
● THWN -2- местоположения Wetordry не превышают 90 градусов или местоположения, не превышающие 75 градусов при воздействии масла

Сертификация

Наши продукты достигли различных престижных международных сертификатов, включая UL, TUV, EU CPR, CE, ROHS и другие.

Упаковка

THHN wire package

Производственная линия

Производитель Greater Wire & Cable - это интеграция интеллектуальных и цифровых заводов, предназначенных для повышения скорости производства и, что более важно, обеспечить высочайшее стандарты качества, с точностью автоматизированного производственного оборудования до 0. 002 мм. Каждый произведенный кабель проходит всестороннюю 100% проверку на протяжении всего процесса производства и проверки, создавая новую эру точности и эффективности. Усовершенствованная установка устраняет неотъемлемые ошибки и дефекты, связанные с ручной сборкой, опираясь на обещание доставки продукта с непревзойденной надежностью.

Случай

Company cases

Партнер

greater wire Partner

Часто задаваемые вопросы

Q: Сколько AMP будет 1 0 AWG переносить?

A: Площадь поперечного сечения 1/0 THN Кабельный проводник составляет около 53,5 квадратных миллиметров (KCMIL или тысячи круговых MIL), и его часто оценивается для переноски токов от 150 до 170 ампер, в зависимости от условий установки и температуры среды.

Q: В чем разница между AWG 1 и AWG 1/0?

A: Разница между AWG 1 и AWG 1/0 заключается в первую очередь по их размеру и способности к току, диаметр проводника для AWG 1 составляет приблизительно 0. 289 дюймов (7,35 мм) и переносит около 13 0 до 15 0}} aMps. Диаметр проводника для AWG 1/0 больше, примерно на 0,325 дюйма (8,25 мм) и перевозит около 150 до 170 ампер.

Q: Какой размер 1/0 кабель питания?

A: 1/0 Кабель питания обычно имеет диаметр приблизительно 0. 46 дюймов (11,7 мм) для самого проводника, хотя это может немного отличаться в зависимости от конкретной конструкции и толщины изоляции. Площадь поперечного сечения проводника составляет около 53,5 квадратных миллиметров (KCMIL или тысячи круговых MIL), и его часто оценивается для перевозки токов от 150 до 170 ампер, в зависимости от условий установки и температуры окружающей среды.

горячая этикетка : Кабель тх.

217

Термопластичный термопластичный электрический провод без свинца с нейлоновой оболочкой (THHN/THWN -2). 600 В. 90 градусов
Размер проводника		№ и номинальный диаметр провода	Толщина стены		Приблизительный общий диаметр	Минимальная изоляционная сопротивление	* Амбалеза		Кабельный номинальный вес
(мм)	(СРГ)	(мм)	ПВХ (мм)	Нейлон (мм)	(мм)	МОм/км	90 градусов мокрой	90 градусов сухой	Кг/км
Твердый							ТХУ	Тхж
1,6 мм	14	1x1,60 мм	0.4	0.10	2.60	130	35	35	22.62
2. 0 мм	12	1x2. 00 мм	0.4	0.10	3.00	110	40	40	33.57
2,6 мм	10	1x2,60 мм	0.5	0.10	3.80	120	55	55	55.78
3,2 мм	8	1x3.20 мм	0.8	0.13	5.06	120	75	75	88.33
Застрявший
2. 0 мм²	14/7	7/0.60	0.4	0.10	2.80	130	30	35	23.51
3,5 мм²	12/7	7/0.80	0.4	0.10	3.40	110	35	40	39.12
5,5 мм²	10/7	7/1.00	0.5	0.10	4.20	120	50	55	60.56
8. 0 мм²	8/7	7/1.20	0.8	0.13	5.46	120	65	75	91.95
14 мм²	6/7	7/1.60	0.8	0.13	6.66	100	95	105	151.77
22 мм²	4/7	7/2.00	1	0.15	8.30	100	130	140	236.65
30 мм²	2/7	7/2.30	1	0.15	9.20	100	160	170	306.50
38 мм²	1-19	19/1.60	1.3	0.18	10.96	100	185	195	409.82
50 мм²	1/0-19	19/1.80	1.3	0.18	11.96	100	220	235	509.05
60 мм²	2/0-19	19/2.00	1.3	0.18	12.96	80	250	260	618.96
80 мм²	3/0-19	19/2.30	1.3	0.18	14.46	80	300	320	804.44
100 мм²	4/0-19	19/2.60	1.3	0.18	15.96	80	355	370	1013.94
125 мм²	250 McM	37/2.10	1.6	0.18	18.26	80	400	420	1296.37
150 мм²	300 мкм	37/2.30	1.6	0.20	19.70	80	440	475	1542.02
	350 McM	37/2.47	1.6	0.20	20.90	60	505	523	1783.07
200 мм²	400 мкм	37/2.60	1.6	0.20	21.80	60	540	570	1946.72
	500 мкм	37/2.95	1.6	0.20	24.25	60	620	655	2486.02
250 мм²	500 мкм	61/2.30	1.6	0.20	24.30	60	620	655	2437.34
	600 мкм	61/2.52	1.8	0.23	26.76	60	690	710	2995.93
325 мм²	650 McM	61/2.60	1.8	0.23	27.46	60	720	770	3191.58
	750 McM	61/2.82	1.8	0.23	29.36	60	785	820	3719.63
400 мм²	800 мкм	61/2.90	1.8	0.23	30.16	60	810	875	3927.55
500 мм²	1000 мкм	61/3.20	1.8	0.23	32.86	60	930	995	4750.91
Справочные стандарты: PEC, NEC (на основе температуры окружающей среды 30 градусов)
